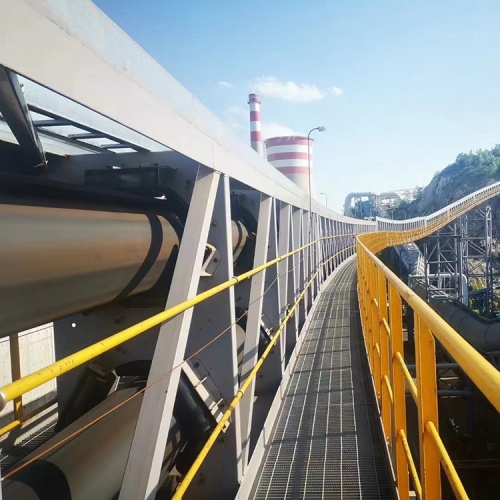

効率的なチューブコンベヤベルト設計パイプラインコンベヤ

最小注文数:1

梱包と配送

製品説明

当社のパイプコンベヤベルトは、動作中に閉じた管状の形状を形成するように設計されており、材料の流出や粉塵の放出を効果的に防ぎます。優れた柔軟性を備え、平坦な形状から管状の形状へのスムーズな移行や、きつい水平および垂直曲線の通過を可能にします。主な特長としては、高いベルト強度、優れた耐疲労性、優れたシール性能が挙げられます。このベルトは、高速かつ大きな搬送角度でも安定した材料搬送を維持し、環境への影響を軽減し、洗浄コストを削減します。転がり抵抗が低く、耐用年数が長いため、現代のバルクマテリアルハンドリングに効率的で環境に優しいソリューションを提供します。

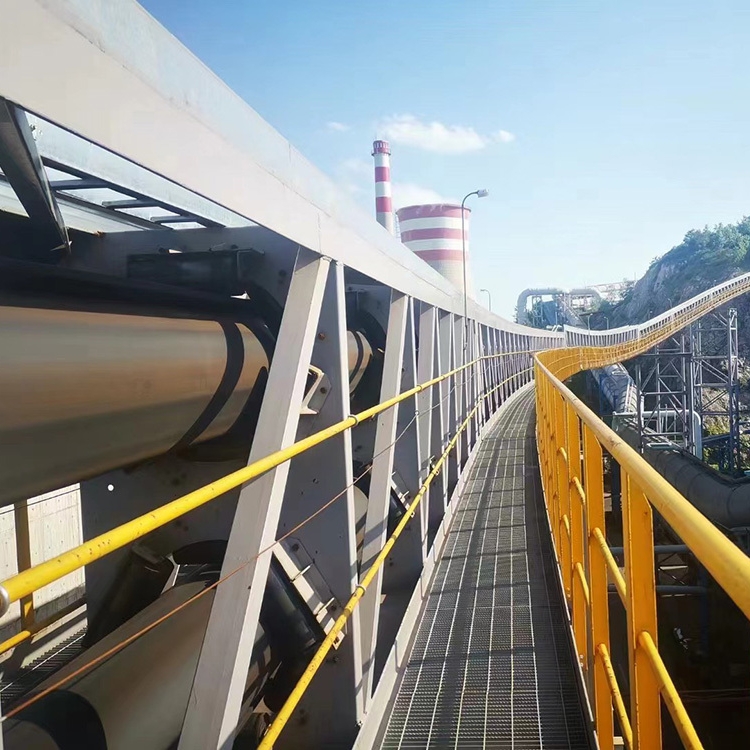

パイプコンベヤベルトは、発電所、化学プラント、製鉄所、港湾、穀物貯蔵施設など、環境保護と物質の封じ込めが重要な産業で広く使用されています。特に石炭、鉱石、セメント、フライアッシュ、化学原料などの粉砕、粒状、塊状の材料の搬送に適しています。パイプコンベアは、複雑な地形や狭い空間を移動できるため、スペースが限られている現場や、道路、川、既存の構造物を横断する必要がある現場に最適です。短距離と長距離の両方において、クリーンで安全、信頼性の高い搬送ソリューションを提供します。

布芯入り管状コンベヤベルトの技術パラメータ

Fabric Core Strength (N/mm)	400	500	630	800	1000	1250	1600	2000
Nominal Pipe Diameter (mm)	150	200	250	300	350	400	500	600
Corresponding Belt Width (mm)	600 (550)	750	1000 (950)	1100 (1150)	1300 (1650)	1600 (1650)	1800	2200

スチールワイヤーロープコア管状コンベヤベルトの技術パラメータ

Steel Cord Diameter (mm)	3.0	3.5	4.0	4.5	5.0	6.0	7.2	8.1	8.6	9.1	9.7	10.9	11.3
Top Cover Thickness (mm)	5	5	6	6	6	6	6	8	8	8	8	8.5	9
Bottom Cover Thickness (mm)	5	5	6	6	6	6	6	8	8	8	8	8.5	9
Width (mm)	Number of Steel Cords
780	73	73	61	61	61	61	49	49	64	64	59	55	55
1000	95	95	79	79	79	79	79	64	64	64	64	65	61
1100	105	105	87	87	87	87	71	71	71	71	71	75	71
1300	124	124	103	103	103	103	83	83	83	83	83	77	71
1530	145	145	121	121	121	121	98	98	98	98	98	90	84
1900	—	151	151	151	151	122	122	122	122	122	115	106	106
2250	—	—	—	180	144	144	144	144	144	137	127	127
2650	—	—	—	213	172	172	172	172	172	162	151	151
Belt Model	ST630	ST800	ST1000	ST1250	ST1600	ST2000	ST2500	ST3150	ST3500	ST4000	ST4500	ST5000	ST5400
